Prova de ciclisme de potència

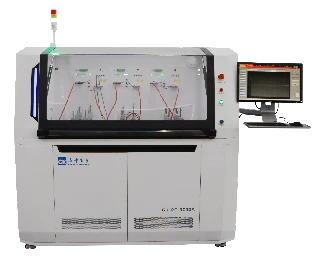

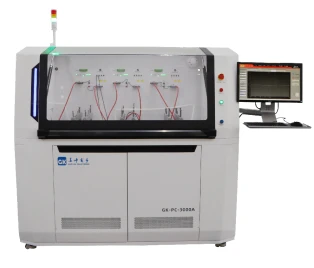

Sistema de caracterització tèrmica per a dispositius d’alimentació
Per què triar els nostres productes
El sistema de proves de característiques tèrmiques d’equips d’energia està dissenyat per mesurar i analitzar amb precisió el rendiment tèrmic dels equips d’energia durant el funcionament. Les seves funcions bàsiques inclouen el control de la temperatura, la mesura del flux de calor i el càlcul de la resistència tèrmica. El sistema utilitza sensors de temperatura d’alta precisió que estan estretament encaixats per a components que generen la calor dels equips d’energia, com ara les zones d’unió dels dispositius de semiconductors d’energia i enrotllaments de transformadors, per recopilar dades de temperatura en temps real. Aquests sensors tenen un temps de resposta ràpid i poden capturar canvis de temperatura instantanis durant les fluctuacions de càrrega sobtada. Els sensors de flux de calor es munten a la superfície de dissipació de calor del dispositiu per mesurar la velocitat i la direcció de la transferència de calor. A partir de la llei de Fourier, el sistema utilitza el gradient de temperatura mesurat i la conductivitat tèrmica del material per calcular amb precisió la densitat de flux de calor.
Processant de forma exhaustiva les dades de temperatura i flux de calor, el sistema aplica aModel de resistència tèrmicaper obtenir els valors de resistència tèrmica de diversos components. Això representa visualment el grau de resistència en el procés de transferència de calor i proporciona una avaluació completa de l’eficiència de la dissipació de calor de l’equip.
Descripció dels productes
|
Sistema de proves característiques tèrmiques per a dispositius d’alimentació |
||
|
Model de producte |
Gk-pc -1500 a |
Gk-pc -3000 a |
|
Abast de l'aplicació |
Apte per a la realització de PCSEC, PCMIN, K Factor, RTH/ZTH, SOA, proves de corba de resistència tèrmica transitòria en diversos mòduls IGBT envasats, mòduls SIC, mòduls de díodes, etc.
|
|
|
Funcions |
1, alta precisió i estabilitat. 2, velocitat de mostreig 1MHz/s; La manera més ràpida d’eliminar el corrent de calefacció és 1us. 3, admet les proves de resistència tèrmica de doble interfície i proves de funcions estructurals 4, admet múltiples maneres d’aconseguir el ciclisme d’energia dels dispositius SIC |
|
|
Funció del sistema |
Pot realitzar proves de cicle de potència en segons i minuts i pot funcionar en mode de corrent constant, mode de potència constant, mode de diferència de temperatura constant de la unió i mode de diferència constant de temperatura de closca |
|
|
A prova del corrent |
El corrent màxim de calefacció IH és 1500A |
El corrent màxim de calefacció iH és 3000a |
|
Funció bàsica |
① La màquina sencera pot provar 12 components i 4 components estan connectats en sèrie per formar un grup
② Els components provats es fixen respectivament a la placa refrigerada per aigua (les plaques de refrigeració de líquids 2/3 són opcionals)
Supports d’alimentació d’aïllament de12 VGE, 3 conjunts de proves de corrent IM (bidireccional), 12 conjunts de dispositius de mesura de tensió VF d’alta precisió, 12 conjunts de proves de corrent IgE, etc.
④ Criteris d’anàlisi de fallades múltiples;
⑤Support Curva de resistència tèrmica transitòria i SOA.
⑥Support Procés complet Curva VF, ajust de corba, corba de refrigeració, corba d’integració de funcions estructurals;
⑦Support múltiples maneres d’aconseguir el ciclisme de potència dels dispositius SIC, amb un PCSec mínim de fins a 0. 5s; |
|
|
Dimensions externes |
W1700mmхh1650mmхd1020mm |
W1700mmхh1650mmхd1020mm |
|
Pes |
uns 600kg |
uns 600kg |
